Fiche technique Vannes à Bille (données constructeur - AIGNEP SPA)

Les robinets à tournant sphérique GHILUX sont des vannes d'arrêt de type 2/2 ou 3/2.
La fonction d'ouverture et de fermeture s'effectue manuellement en agissant sur l'entraîneur de la bille à l'aide de la manette, d'une clé ou d'un tournevis.
Ces vannes se caractérisent par les différentes versions et leurs dimensions réduites, qui ont été soigneusement étudiées.

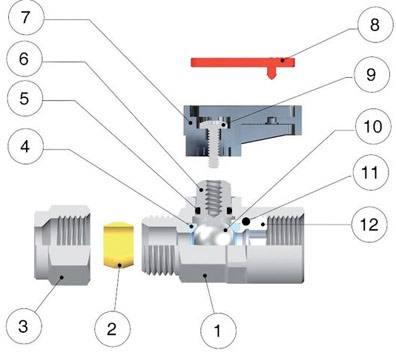

Vanne à bille GHILUX: composants et matériaux

1
2
3
4
5
6
7
8
9
10
11
12

Composants et matériaux

Corps: laiton chromé
Bague: laiton (sur demande en PTFE)
Ecrou: laiton nickelé
Joint de siège: PTFE
Joint Torique NBR 70 (sur demande en FKM)
Entraîneur: laiton chromé
Manette: PA66 chargé en fibre de verre
Plaquette de manette: résine acétal
Vis: acier
Bille: chromé
Joint Torique NBR 70 (sur demande en FKM)
Ecrou de blocage: laiton

Tubes conseillés

Tubes en cuivre, acier , métallique et raccords.
PA6, PA11 etc. avec fourrure intérieure art 10770.

Températures

Température minimale: -20 °C
Température maximale:+80 °C

Filetages

Filetage conique conforme:ISO 7.1, BS 21, DIN 2999.
Filetage cylindrique conforme: ISO 228 classe A.

Pressions

Pression minimale: - 0,99 bar (-0.099MPa)
Pression maximale: 20 bar (2 MPa)

Fluides compatibles

Air comprimé, eau, huile.
Famille 1 et 2 des gazes à moyenne pression
Famille 3 des gazes à base pression.

RÉGLES DE DÉCLARATION EN 331

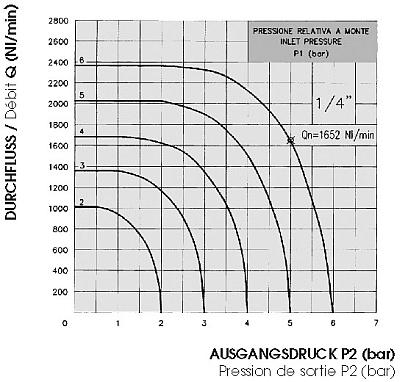

CARACTÉRISTIQUES DES DÉBITS POUR L’AIR COMPRIMÉ
VALABLE POUR LES VANNES A BILLE GHILUX ART. 6400 FEMELLE/FEMELLE

Les valeurs des débits Qn mentionnées sur les différents diagrammes ont été établies pour une pression P 1 = 6 bar et
une pression P 2 = 5 bars.
TESTÉ ET CERTIFIÉ PAR “L’INSTITUT GIORDANO” : N°36794 DU 13/06/1990.

CARACTÉRISTIQUES DES DÉBITS ET DES PERTES DE CHARGE POUR L’EAU
VALABLE POUR LES VANNES A BILLE GHILUX ART. 6400 FEMELLE/FEMELLE

TESTÉ ET CERTIFIÉ PAR “L’INSTITUT GIORDANO” :
N°36794 DU 13/06/1990.

Les valeurs Kv mentionnées sur le graphique sont valable pour les vannes à billes GHILUX. Pour information, la valeur Kv correspond à la valeur pratique du débit d’eau en kg/h, à une température d’environ 15.5°C, sous un delta P de 1 bar à travers le robinet complétement ouvert.

Dimensions

Coefficient hydraulique de débit Kv (Kg/h)

1/8

1/4

3/8

1/2

3/4

1614

1461

3164

5051

10274
